亚洲图片偷拍区,欧美大胆a,国产一区二区在线免费观看,天天操天天干天天玩,美女视频频黄,大胸性感美女视频,美女视频网站潮流tv

圖1是65%的濕度,溫度21℃的環(huán)境中，樣品平衡表面電阻率與陰離子型脂肪基磺酸鹽用量的關(guān)系。從圖1可以看出，抗靜電劑的陰離子型脂肪基磺酸鹽量的增加，PP樣品的表面電阻率逐漸降低。沒有陰離子型脂肪基磺酸鹽的樣品，表面電阻率是1100 x 1012Ω，當陰離子型脂肪基磺酸鹽質(zhì)量分數(shù)為10%時，樣品的平衡表面電阻率是5103 x 1011Ω；而加入20%的陰離子型脂肪基磺酸鹽的樣品，平衡表面電阻率可以達到1180 x 1010Ω。加入陰離子型脂肪基磺酸鹽后，樣品的表面電阻率降低是由于導(dǎo)電介質(zhì)變化；但樣品表面電阻率的降低與陰離子型脂肪基磺酸鹽用量不是線性變化。

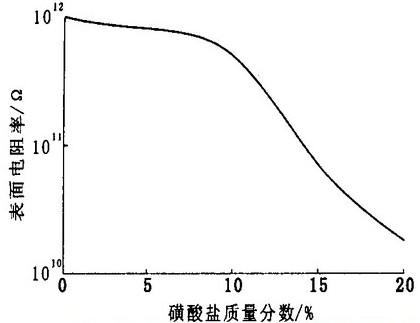

圖1  表面電阻率與陰離子脂肪基磺酸鹽用量的關(guān)系

從熱力學方面考慮，抗靜電劑分子和塑料母體的極性差是決定抗靜電劑在塑料母體中的分布狀況的主要因素。當抗靜電劑分子的極性與塑料母體相差很小時，抗靜電劑在塑料母體中均勻分散，相應(yīng)地其表面濃度很低；而當抗靜電劑分子極性過強(與母體相容性極差)時，大量的抗靜電劑分子則可能團聚在塑料母體內(nèi)部而不能遷移出來，同樣導(dǎo)致其表面濃度降低。因此，抗靜電劑分子必須與塑料母體有適當?shù)臉O性差異，能夠在母體中形成外高內(nèi)低的濃度分布。

從圖1可以看出，陰離子型脂肪基磺酸鹽的質(zhì)量分數(shù)小于10%時，樣品的表面電阻率降低不大；超過10%后，表面電阻率迅速下降。這可以被認為，只有陰離子型脂肪基磺酸鹽的添加量達到一定量后，將大大增加復(fù)合抗靜電劑的整體極性，導(dǎo)致遷移到表面的抗靜電劑濃度增加，樣品的表面電阻率和陰離子型脂肪基磺酸鹽用量呈反比例。
